ネジロック方式による接続で、高い結合度、高周波対応のコネクタです。７５Ω系との互換性はありません。
仕様
- 準拠規格：JIS-C-5411、MIL-C-39012
- 特性インピーダンス：50Ωor75Ω
- 耐電圧：AC1,000V 1分間
- 絶縁抵抗：DC500Vで1,000MΩ以上
- 接触抵抗：3mΩ以下
- 電圧定在波比：1.3以下（DC～3GHZ）
| 材質/処理 | ||
|---|---|---|
| 部品 | 材質 | 処理 |
| ボディ | 銅合金 | ニッケル |
| コンタクト | 雄銅合金 | 金、銀 |
| コンタクト | 雌銅合金 | |
| 絶縁体 | 四弗化樹脂 | |
| ガスケット | シリコンゴム | |

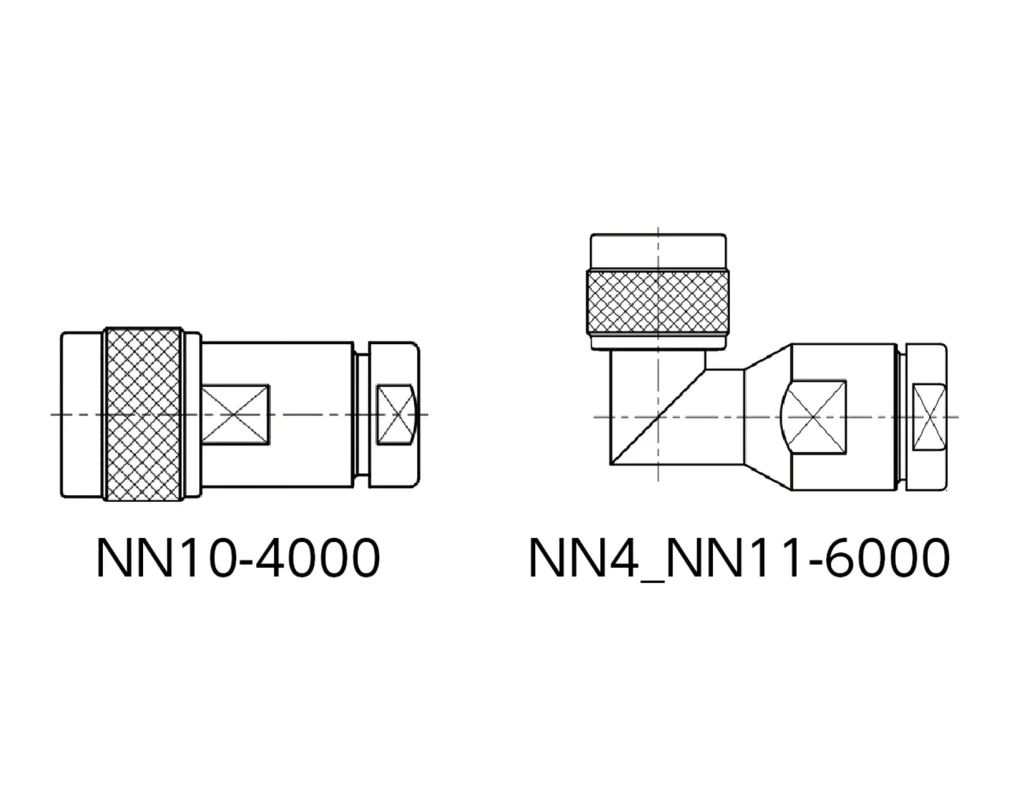

半田タイプ
| タイプ | 一般名称 | 商品番号 | 適合ケーブル |
|---|---|---|---|
| N型同軸コネクタ NP半田タイプ 50Ω |
N-P-3D | NN10-4000 | 3D-2V |
| N-P-3DW | NN10-4001 | 3D-2W | |
| N-P-58/U | NN10-4200 | RG-58A/U | |
| N-P-5D | NN10-5000 | 5D-2V | |
| N-P-5DW | NN10-5001 | 5D-2W | |
| N-P-5FB N-P-5SF |
NN10-5002 | 5D-FB 5D-SFA |
|
| N-P-8/U | NN10-5200 | RG-8/U 7C-2V |
|
| N-P-8D | NN10-6000 | 8D-2V | |
| N-P-8DW | NN10-6001 | 8D-2W | |
| N-P-8FB | NN10-6002 | 8D-FB | |
| N-P-8SF | NN10-6003 | 8D-SFA | |
| N-P-10D | NN10-7000 | 10D-2V | |
| N-P-10DW | NN10-7001 | 10D-2W | |
| N-P-10FB | NN10-7002 | 10D-FB | |
| N-P-10SF | NN10-7003 | 10D-SFA | |
| N-P-12FB N-P-12SF |
NN10-8002 | 12D-FB 12D-SFA |
| タイプ | 一般名称 | 商品番号 | 適合ケｰブル |
|---|---|---|---|
| N型同軸コネクタ N-LP半田タイプ 50Ω |
N-LP-3DW | NN11-4001 | 3D-2W |
| N-LP-58/U | NN11-4200 | RG-58A/U | |
| ↑中止商品 代品 NN11-4000 | |||
| N-LP-5D | NN11-5000 | 5D-2V | |
| N-LP-5DW | NN11-5001 | 5D-2W | |
| N-LP-5FB N-LP-5SF |
NN11-5002 | 5D-FB5 D-SFA |
|

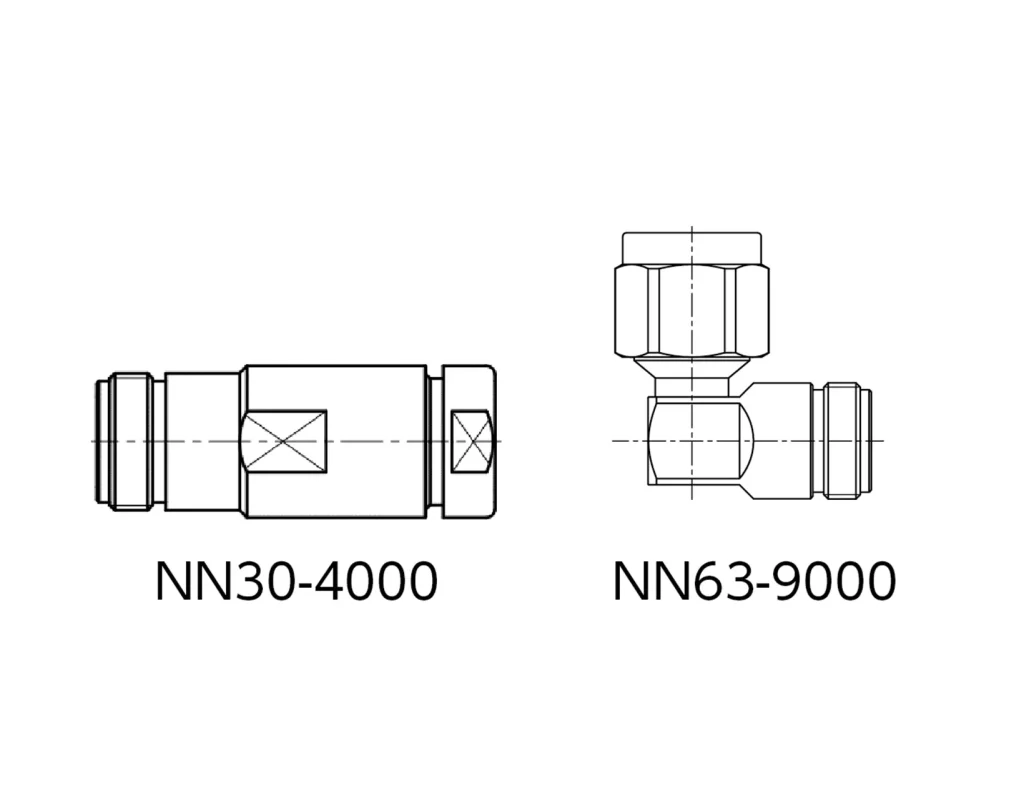

| N-LP-8/U | NN11-5200 | RG-8/U7C-2V | |
| N-LP-8D | NN11-6000 | 8D-2V | |
| N-LP-8DW | NN11-6001 | 8D-2W | |
| N-LP-8FB | NN11-6002 | 8D-FB | |
| N-LP-8SF | NN11-6002 | 8D-SFA | |
| N-LP-10D | NN11-7000 | 10D-2V | |
| N-LP-10DW | NN11-7001 | 10D-2W | |
| N-LP-10FB | NN11-7002 | 10D-FB | |
| N-LP-10SF | NN11-7003 | 10D-SFA | |
| タイプ | 一般名称 | 商品番号 | 適合ケｰブル |
|---|---|---|---|
| N型同軸コネクタ NJ半田タイプ |
N-J-3D | NN30-4000 | 3D-2V |
| N-J-3DW | NN30-4001 | 3D-2W | |
| N-J-58/U | NN30-4200 | RG-58A/U | |
| N-J-5D | NN30-5000 | 5D-2V | |
| N-J-5DW | NN30-5001 | 5D-2W | |
| N-J-5FB N-J-5SF |
NN30-5002 | 5D-FB 5D-SFA |
|
| N-J-8/U | NN30-5200 | RG-8/U 7C-2V |
|

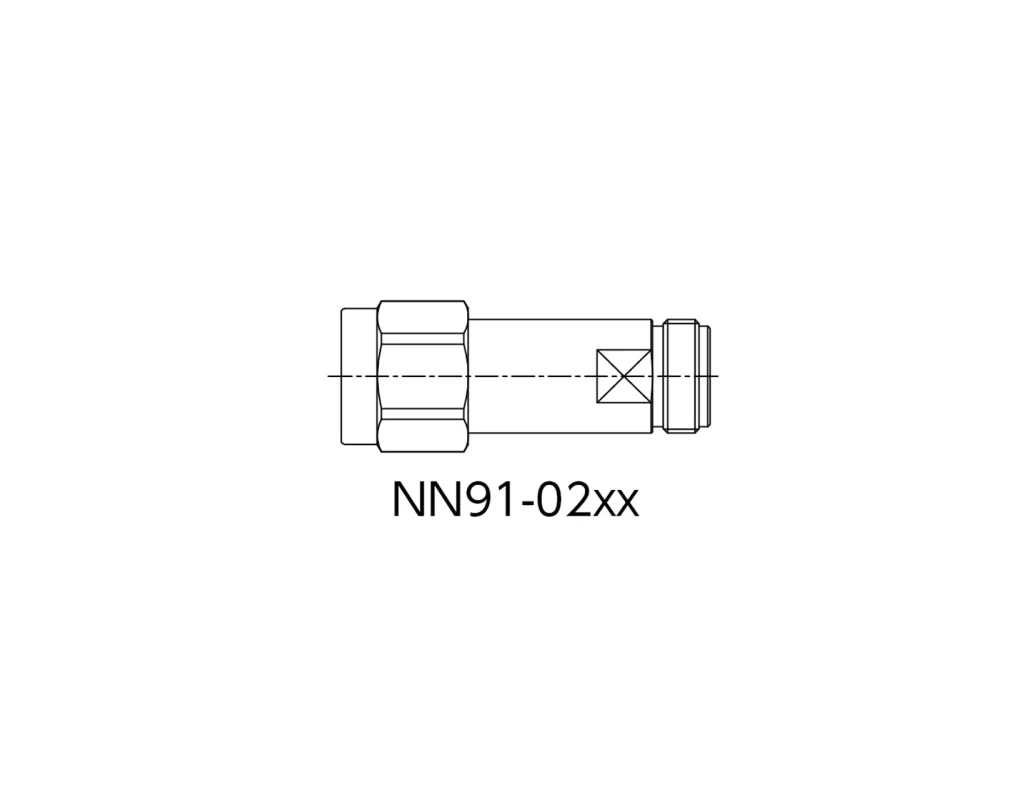

| N-J-8D | NN30-6000 | 8D-2V | |
| N-J-8DW | NN30-6001 | 8D-2W | |
| N-J-8FB | NN30-6002 | 8D-FB | |
| N-J-8SF | NN30-6003 | 8D-SFA | |
| N-J-10D | NN30-7000 | 10D-2V | |
| N-J-10DW | NN30-7001 | 10D-2W | |
| N-J-10FB | NN30-7002 | 10D-FB | |
| N-J-10SF | NN30-7003 | 10D-SFA |
| タイプ | 一般名称 | 商品番号 | 適合ケｰブル |
|---|---|---|---|
| N型同軸コネクタ NP半田タイプ 75Ω |
N-CP-5FB | NC10-5102 | S-5C-FB 5C-FB |
| N型同軸コネクタ NJ半田タイプ 75Ω |
N-CJ-5FB | NC30-5102 | S-5C-FB 5C-FB |
| N-CJ-7FB | NC30-5602 | S-7C-FB 7C-FB |
| タイプ | 一般名称 | 商品番号 |
|---|---|---|
| アダプタ | N-A-PP | NN60-9000 |
| N-A-JJ | NN61-9000 | |
| N-PA-JJ | NN61-9001 | |
| Nアダプタ | N-LA-JP | NN63-9000 |
| 終端器 | N-P型50Ω 1W | NN90-9005A |
| N-P型75Ω 1W | NC90-9101 |

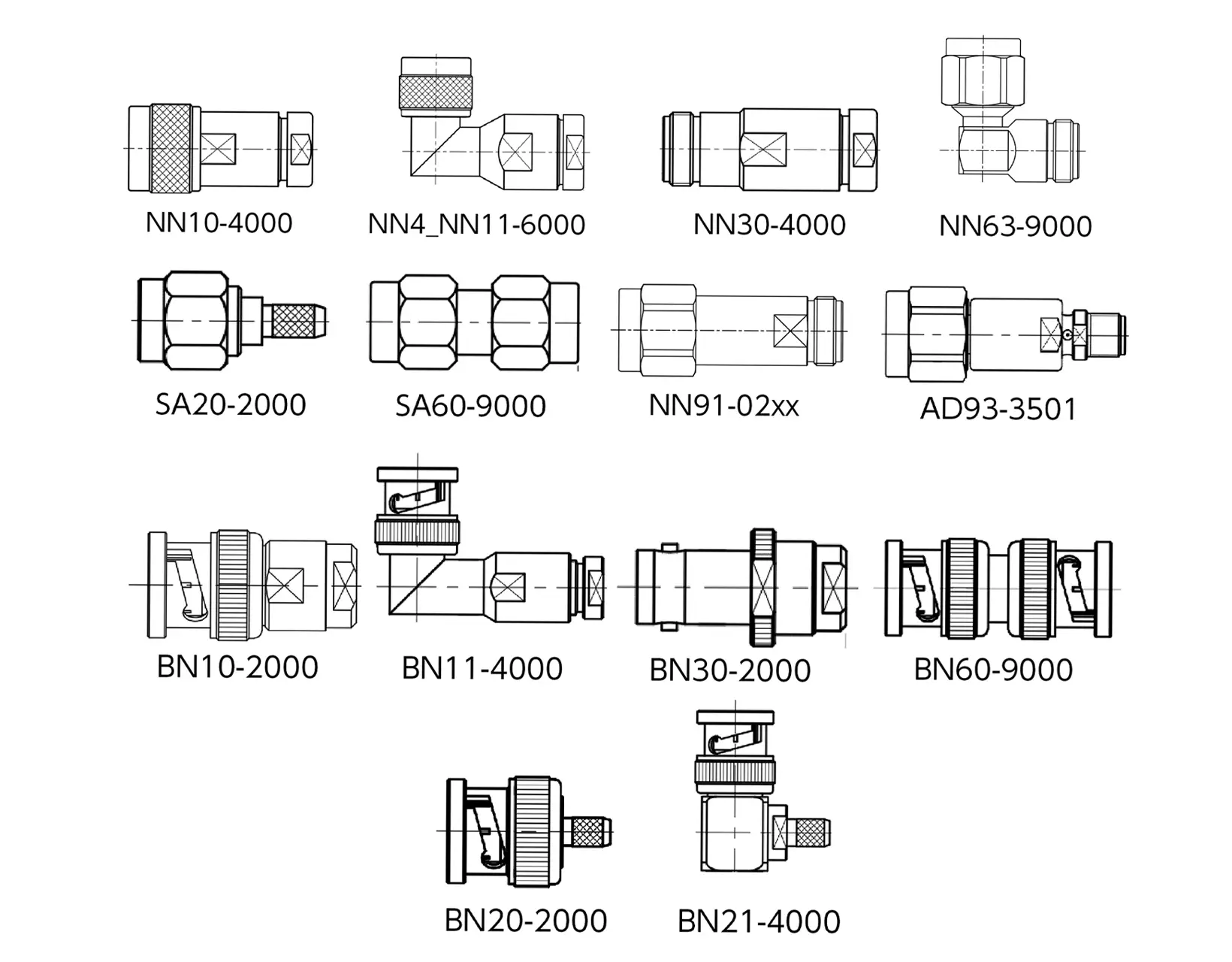

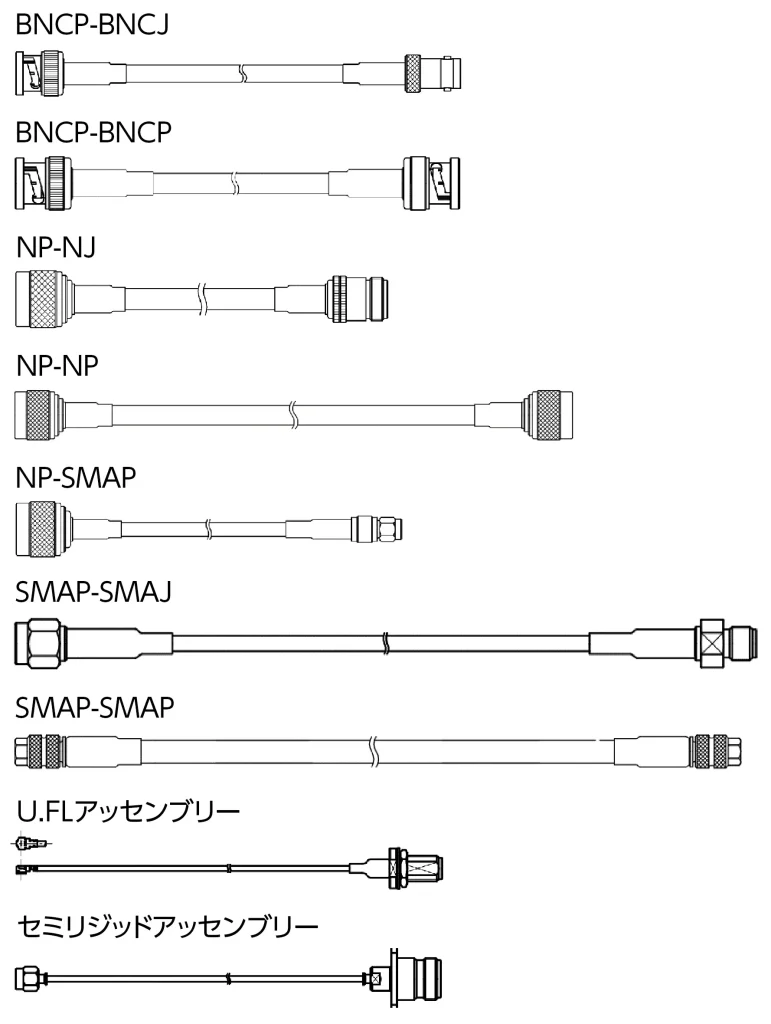

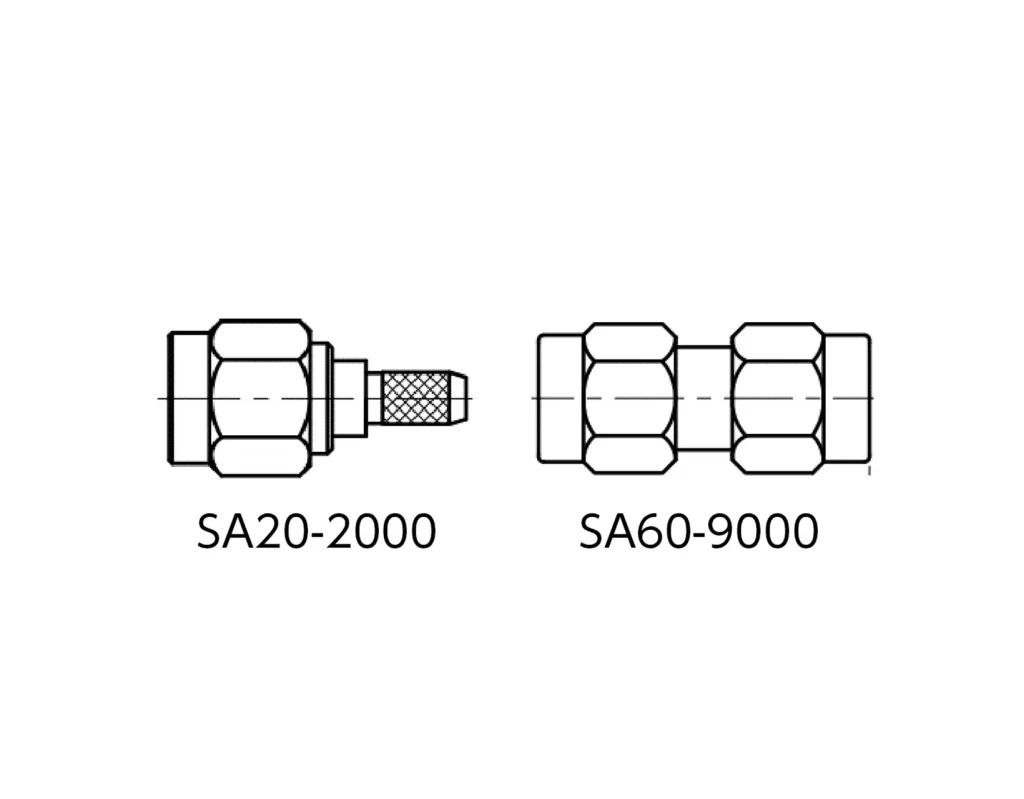

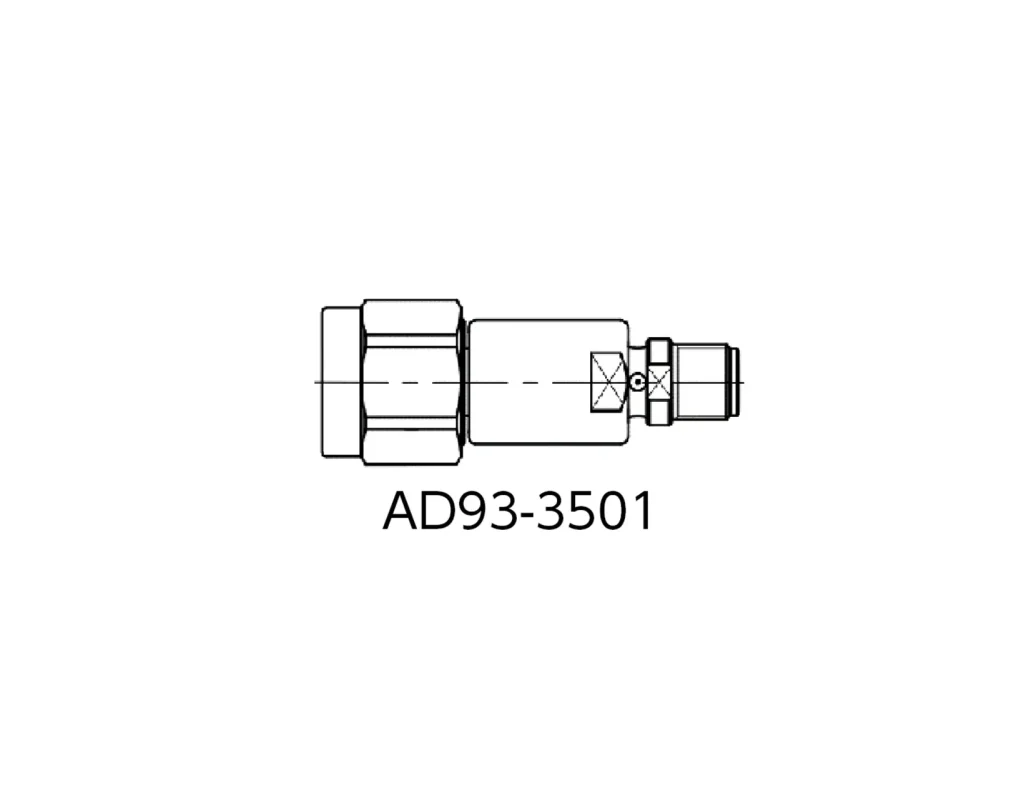

同軸コネクタ付ケーブル･SMA型コネクタ･SMB型コネクタTNC型コネクタなども取扱しています｡
ご指定メーカーの同軸コネクタがあればお問合せ下さい｡
