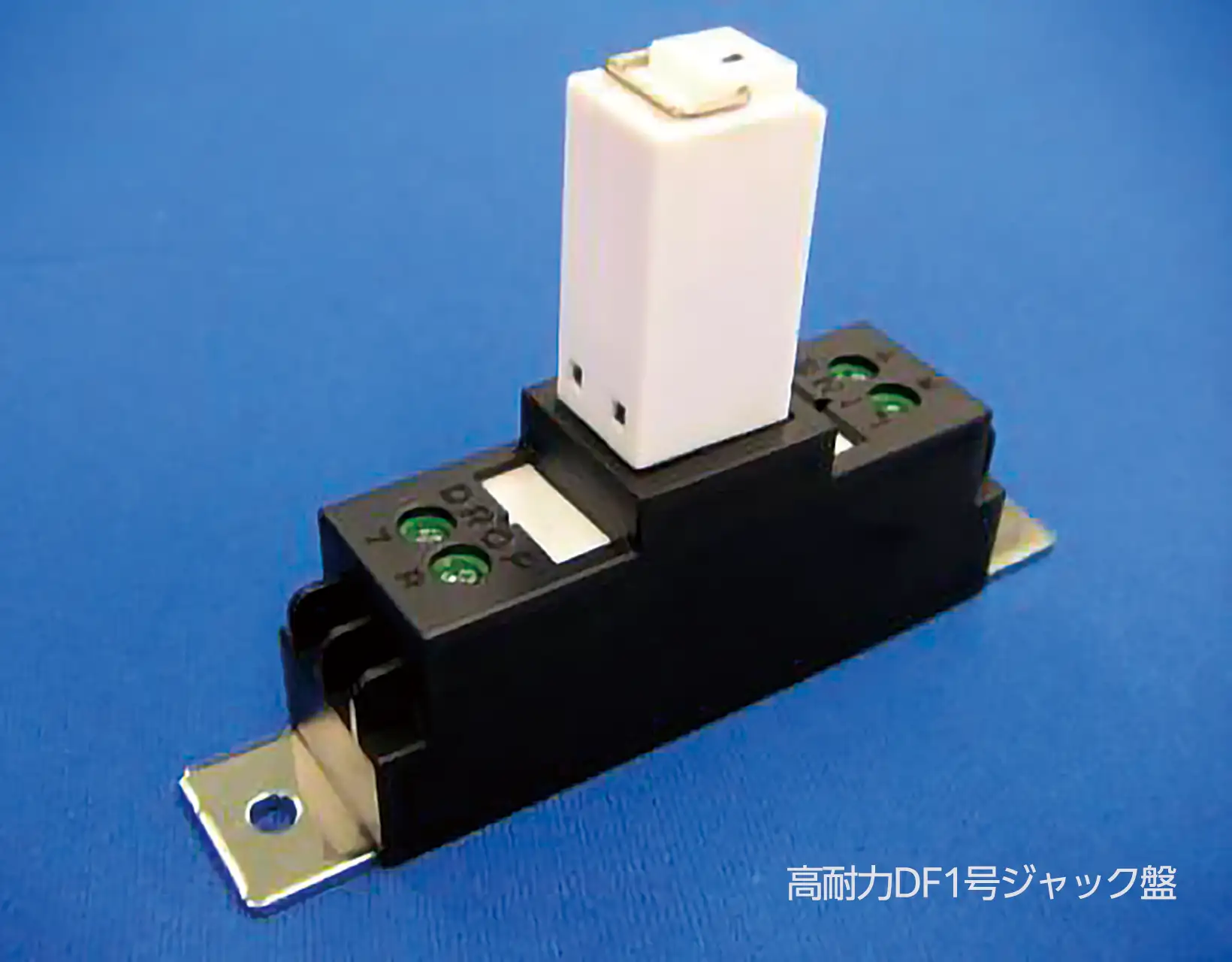

あらゆる装置の通信線の雷防護対策に使用いただける
1回線タイプの雷防護機能／切り分け機能付きジャック盤です。
「DF雷強化Uリンク」と組み合わせて御使用いただく事で、
優れた雷防護機能を実現いたします。
ネジ端子台により、容易に確実な配線が可能です。
DF1号用取付板

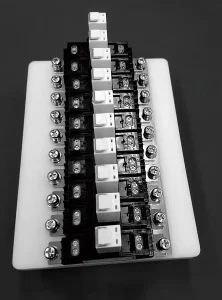

実装時イメージ
実装時イメージ
| 種類 | 商品番号 | 販売単位 | 出荷日 |
|---|---|---|---|
| 高耐力DF1号ジャック盤 | 2T-DF1 | 組（10個） | 通常営業日5〜7日目出荷 |
| DF1号用取付板 | 2T-DF1B | 枚 | 都度お問い合わせ |
高耐力DF1号ジャック盤仕様
| 収容回線数 | 1回線（2W使用時） |
|---|---|
| 外形寸法 | 80（W）×16.4（D）×26（H）（Uリンクの寸法は含まず） |
| 衝撃波電流耐量 | 8/20 μs雷サージ電流印加時、13kA |
| 絶縁抵抗 | DC500Vにて2000MΩ以上 |
| 漏話 | 772kHzで70dB以上（終端110Qにて） |
DF1号用取付板仕様
| 外形寸法 | 130（W）×167（D）×29（H）取付ネジ含む |
|---|---|
| DF1号搭載数 | 最大10 |
| その他 | 難燃性樹脂製 |
