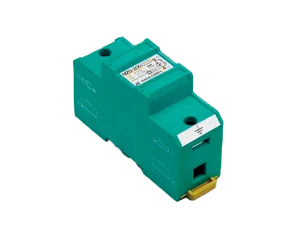

《MZG-200形》
商品番号 11012745
適合規格
- ●JIS C 5381-1・JIS Z 9290 適合
- ●国土交通省 建築設備設計基準 適合
- ●国土交通省 公共建築工事標準仕様書 適合
- ●社団法人公共建築協会評価書 取得
- ●DINレール(35mm幅)取付構造
性能表
| 項目 | 測定条件 | 性能 |
|---|---|---|
| 最大連続使用電圧(50/60HZ)Uc | – | 230V |
| インパルス放電電流limp | 10/350μs | 50kA |
| 公称放電電流ln | 8/20μs | 20kA |
| 電圧防護レベルUp | JISに基づく | 1.5kV以下 |

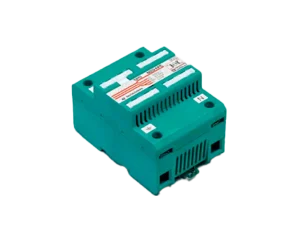

《MZG-NPE形》
商品番号 11013011
適合規格
- ●JIS C 5381-1・JIS Z 9290 適合
- ●社団法人公共建築協会評価書 取得
- ●DINレール(35mm幅)取付構造
性能表
| 項目 | 測定条件 | 性能 |
|---|---|---|
| 最大連続使用電圧(50/60HZ)Uc | – | 255V |
| インパルス放電電流limp | 10/350μs | 100kA |
| 公称放電電流ln | 8/20μs | 20kA |
| 電圧防護レベルUp | JISに基づく | 1.5kV以下 |

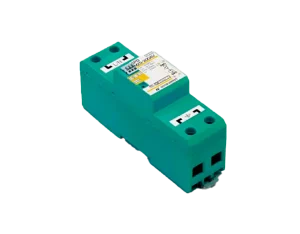

《MZS-200AV形》
商品番号 11015650
適合規格
- ●JIS C 5381-1・JIS Z 9290 適合
- ●国土交通省 建築設備設計基準 適合
- ●国土交通省 公共建築工事標準仕様書 適合
- ●社団法人公共建築協会評価書 取得
- ●高い続流遮断機能
- ●劣化表示機能搭載(警報接点出力端子付)
- ●DINレール(35mm幅)取付構造
性能表
| 項目 | 測定条件 | 性能 |
|---|---|---|
| 最大連続使用電圧(50/60HZ)Uc | – | 230V |
| インパルス放電電流limp | 10/350μs | 50kA |
| 最大放電電流lmax | 8/20μs | 100kA |
| 公称放電電流ln | 8/20μs | 20kA |
| 電圧防護レベルUp | JISに基づく | 1.5kV以下 |

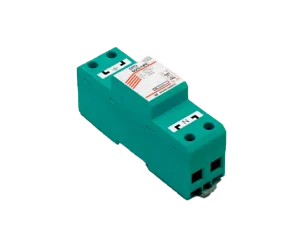

《MZS-NPE形》
商品番号 11017380
適合規格
- ●JIS C 5381-1・JIS Z 9290 適合
- ●社団法人公共建築協会評価書 取得
- ●DINレール(35mm幅)取付構造
性能表
| 項目 | 測定条件 | 性能 |
|---|---|---|
| 最大連続使用電圧(50/60HZ)Uc | – | 255V |
| インパルス放電電流limp | 10/350μs | 75kA |
| 公称放電電流ln | 8/20μs | 20kA |
| 電圧防護レベルUp | JISに基づく | 1.5kV以下 |
