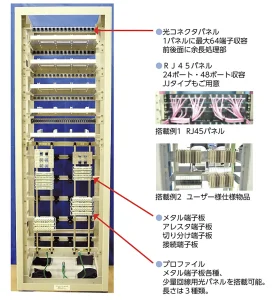

スペースを最大限に利用する配線ラック
⃝両面に収容できて高密度で省スペース
⃝光コネクタ・プロファイル・RJ45を自由に組合せ
⃝大手企業で1000架以上採用実績あり
●高密度 / 省スペース
ラックの前面と後面を収容可能とし、高密度化を実現。
●自由な組合わせ
光コネクタパネル・プロファイル・RJ45パッチパネルの混載が可能で、自由に収容できます。
ラックへ事前に搭載した状態での納品も可能です。
将来の追加・変更にも対応できる、安心の配線盤です。
●架の統合が可能
少量回線のために光配線架とメタル配線架をそれぞれ設置していませんか？
光・メタル混載収容が可能なため、1架で対応できます。
| サイズ（㎜） | 最大搭載数 |
|---|---|
| W595×H1800×D600 | 光コネクタパネルのみ：640端子 プロファイルのみ：2480回線 RJ45パネルのみ：960ポート |
※製品の外観・仕様などは改良のため予告なく変更させていただく場合がございます。
| 商品番号 | 品名 | 特徴 |
|---|---|---|

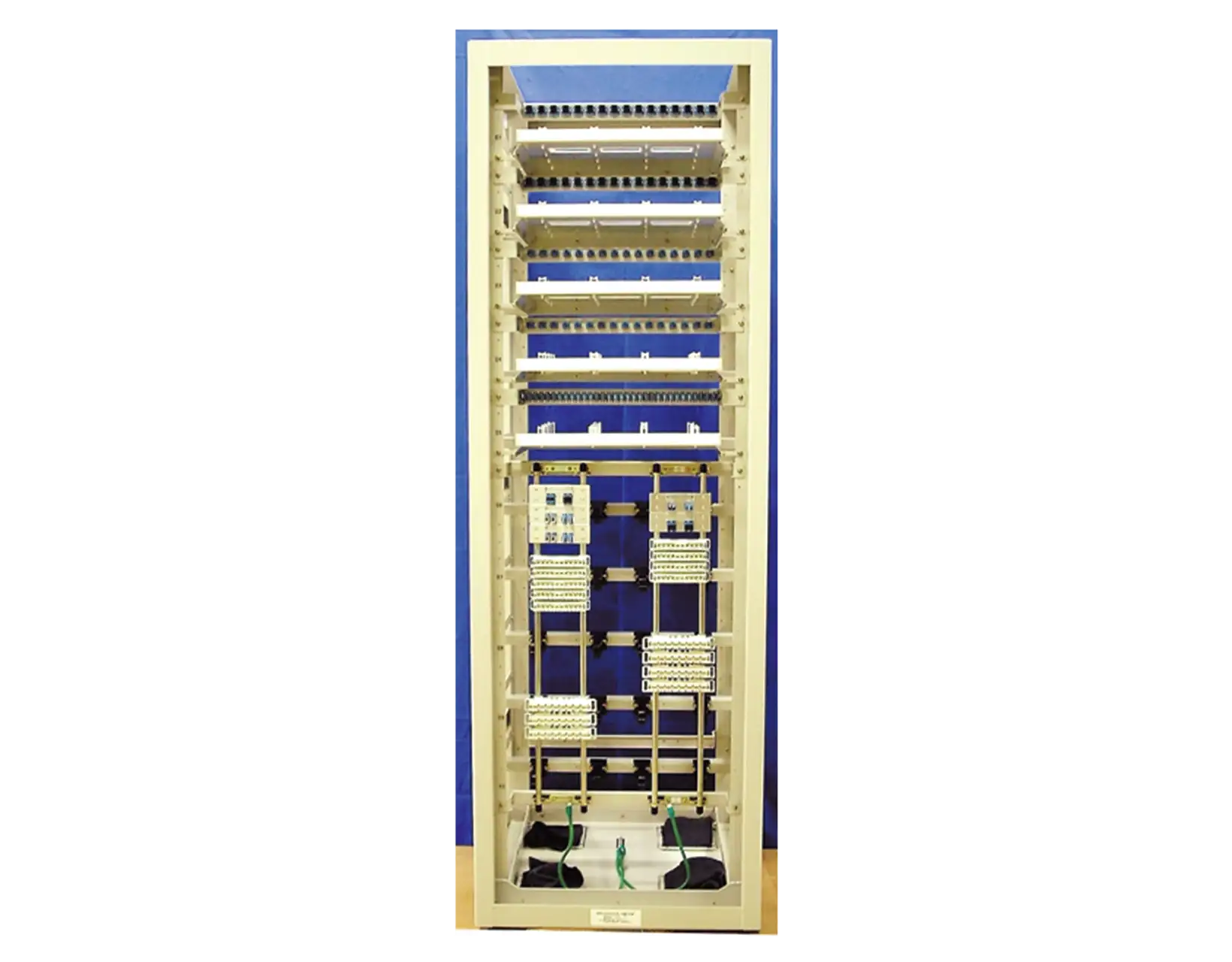

| MODF200000 | MODF多機能配線ラック | 両面搭載できる配線ラック 片面10段構成で、両面で20段搭載可能 |
| MODF200001 | MODF光パネル32-SC | SCアダプタ32端子収容パネル、ケーブル余長処理板、ラベルホルダーで構成 架片面に最大10パネル(10段)搭載可能 |
| MODF200021 | MODF光パネル64-SC | SCアダプタ64端子収容パネル、ケーブル余長処理板、ラベルホルダーで構成 架片面に最大10パネル(10段)搭載可能 |
| MODF200007 | MODFプロファイル 10段 | メタル端子板を搭載可能 10段分の長さ(1500mm)で架片面に 1個 搭載可能、LEFT用とRIGHT用の2個で1組 |
| MODF200008 | MODFプロファイル 5段 | メタル端子板を搭載可能 5段分の長さ(735mm)で架片面に 2個 搭載可能、LEFT用とRIGHT用の2個で1組 |
| MODF200009 | MODFプロファイル 2段 | メタル端子板を搭載可能 2段分の長さ(285mm)で架片面に 5個 搭載可能、LEFT用とRIGHT用の2個で1組 |
| MODF200050 | MODF RJ45-JJパネルセット MODF-JJ-set |
JJタイプのRJ45モジュラージャック(Cat.5e)が24ポート搭載できるパッチパネル2個と マネージメントパネル1個、それらをMODFの1段に搭載する取付金物1組のセット |
| MODF200051 | RJ45-JJパッチパネル PP24-P2(JJ) |
RJ45モジュラージャックを 24ポート 搭載できるパッチパネル JJコネクタタイプ 19インチラック用MODF搭載にはRJ45取り付け金物を使用 |
| MODF200054 | 1U 48ポートJJパッチパネル PP48-PCB(JJ)<cat5e> |
RJ45モジュラージャックを 48ポート 搭載できるパッチパネル JJコネクタタイプ 19インチラック用MODF搭載にはRJ45取り付け金物を使用 |
| MODF200056 | 1U 48ポートJJパッチパネル PP48-PCB(JJ)<cat6> |
RJ45モジュラージャックを 48ポート 搭載できるパッチパネル JJコネクタタイプ 19インチラック用MODF搭載にはRJ45取り付け金物を使用 |
| MODF200019 | マネージメントパネル | RJ45パッチパネル、RJ45-JJパッチパネル、RJ45-JJパッチパネル(48ポート)の前面部でUTPケーブルを整理 19インチラック用MODF搭載にはRJ45取り付け金物を使用 |
| MODF140000 | アレスタ端子板(MT20-AR1) | アレスタ搭載端子板、回線数10回線 ケーブル(IN)側は1端子、ジャンパ(OUT)側は2端子でマルチ付けが可能 |
| MODF140003 | 切り分け端子板(MT20-TS1) | 切り分け機能搭載端子板、回線数10回線 ケーブル(IN)側は1端子、ジャンパ(OUT)側は2端子でマルチ付けが可能 |
| MODF140001 | 接続端子板(MT20-TB1) | 接続端子板、回線数10回線 ケーブル(IN)側は1端子、ジャンパ(OUT)側は2端子でマルチ付けが可能 |
| MODF140062 | Uスリット接続工具A(UCT-Aコウグ) | MT20-AR1、AR20、TS1、TB1にケーブルを結線する工具 |
| MODF200020 | RJ45取り付け金物 | 19インチラック規格の物品をMODFに搭載する取り付け金物 MODFの1段に3Uの搭載スペースを確保 |
※19インチラック対応品も各種取り揃えております。ユーザー様の仕様に合わせた端子板などの取り付け金物もご用意可能です。
光コネクタパネルやプロファイルなど、MODFに搭載した状態での納品も可能です。
