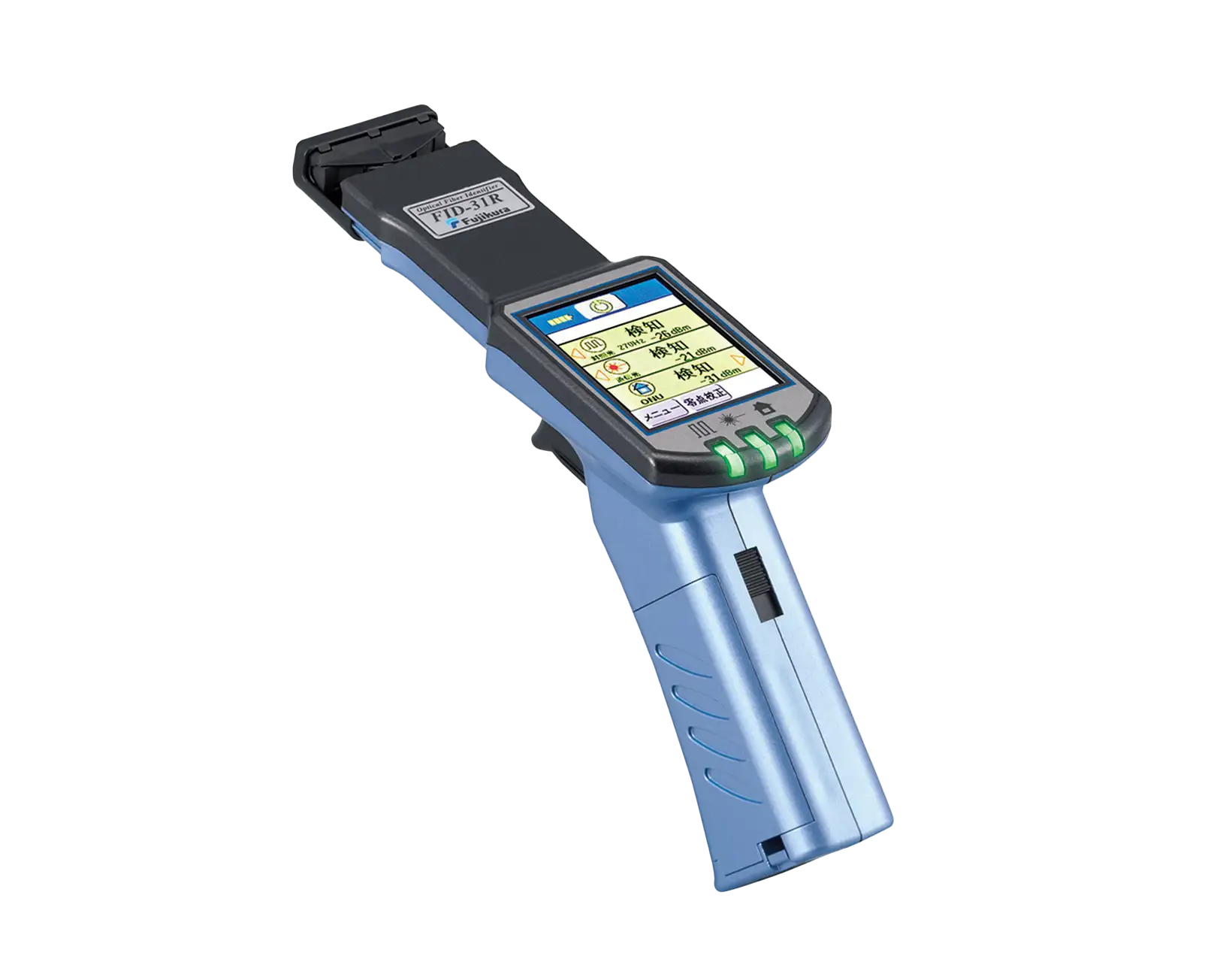

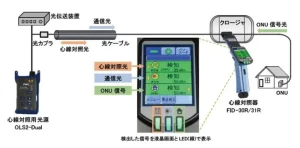

FID-30R/31R は、光ファイバ心線を挟むことで、回線を停止させることなく、
「心線対照光」、「通信光」、「ONU 信号光」の有無を簡単かつ迅速に検出する装置です（※）。
シングルモードおよびマルチモード光ファイバに対応しています。
ご使用の目的や回線状況に応じて、測定モード(標準、高速、高感度)の変更も可能です。
※全てのONU が検知できるわけではありません。
ONU 検知はONU 電源がON の状態が条件となります。
FID-30Rはパワーメータ機能を搭載しています。
心線対照
| 適用光ファイバ | ファイバ種類 | シングルモード光ファイバ ／マルチモード光ファイバ | ||
|---|---|---|---|---|
| クラッド径 | 約125μm | |||
| 適応光ケーブル | 0.25〜0.9㎜単心線 ／ 2〜12心テープ ／ 1.1〜3㎜コード | |||
| 波長 | 850〜1650nm | |||
| 光パワー表示範囲 | 高速設定：0〜-85dBm ／ 標準設定：0〜-90dBm ／高感度設定：0〜-96dBm | |||
| 検知可能光信号 ※1 | 270 Hz ／ 1kHz ／ 2kHz | |||
| 方向検知 | 光の進行方向を表示 ※2 | |||
| ITU-T G.651挿入損失 &光ファイバ内必要パワー ※3 | 波長 | 850nm | 1300nm | — |
| 0.25mm※4 | 挿入損失 : 0.2dB以下 平均 -43dBm以上 |
挿入損失 : 0.5dB以下 平均 -53dBm以上 |
— | |
| テープ心線※4 | 挿入損失 : 0.2dB以下 平均 -40dBm以上 |
挿入損失 : 0.5dB以下 平均 -50dBm以上 |
— | |
| ITU-T G.652挿入損失 &光ファイバ内必要パワー ※3 | 波長 | 1310nm | 1550nm | 1650nm |
| 0.25mm※4 | 挿入損失 : 0.5dB以下 平均 -53dBm以上 |
挿入損失 : 2.0dB以下 平均 -64dBm以上 |
挿入損失 : 3.0dB以下 平均 -64dBm以上 |
|
| 0.9mm※4 | 挿入損失 : 0.5dB以下 平均 -17dBm以上 |
挿入損失 : 2.5dB以下 平均 -27dBm以上 |
挿入損失 : 3.5dB以下 平均 -27dBm以上 |
|
| 1.1mm※4 | 挿入損失 : 0.3dB以下 平均 -42dBm以上 |
挿入損失 : 2.0dB以下 平均 -52dBm以上 |
挿入損失 : 2.0dB以下 平均 -52dBm以上 |
|
| 1.5mm※4 | 挿入損失 : 0.3dB以下 平均 -43dBm以上 |
挿入損失 : 1.5dB以下 平均 -55dBm以上 |
挿入損失 : 2.0dB以下 平均 -55dBm以上 |
|
| 1.7mm※4 | 挿入損失 : 0.5dB以下 平均 -11dBm以上 |
挿入損失 : 2.0dB以下 平均 -21dBm以上 |
挿入損失 : 3.0dB以下 平均 -21dBm以上 |
|
| 2mm※4 | 挿入損失 : 0.5dB以下 平均 -17dBm以上 |
挿入損失 : 2.0dB以下 平均 -27dBm以上 |
挿入損失 : 3.0dB以下 平均 -27dBm以上 |
|
| 3mm※4 | 挿入損失 : 1.0dB以下 平均 -13dBm以上 |
挿入損失 : 3.0dB以下 平均 -23dBm以上 |
挿入損失 : 4.0dB以下 平均 -23dBm以上 |
|
| テープ心線※4 | 挿入損失 : 0.5dB以下 平均 -50dBm以上 |
挿入損失 : 2.5dB以下 平均 -60dBm以上 |
挿入損失 : 3.5dB以下 平均 -60dBm以上 |
|
| ITU-T G.657.A1挿入損失 &光ファイバ内必要パワー※3 | 波長 | 1310nm | 1550nm | 1650nm |
| 0.25mm※4 | 挿入損失 : 0.2dB以下 平均 -41dBm以上 |
挿入損失 : 1.0dB以下 平均 -55dBm以上 |
挿入損失 : 1.5dB以下 平均 -55dBm以上 |
|
| 0.5mm※4 | 挿入損失 : 0.5dB以下 平均 -55dBm以上 |
挿入損失 : 2.0dB以下 平均 -64dBm以上 |
挿入損失 : 3.5dB以下 平均 -64dBm以上 |
|
パワーメータ
| 商品番号 | FID-30R |
|---|---|
| 波長 | 1310nm, 1490nm, 1550nm |
| 測定範囲 | 10 〜 -60dBmの対照光 /10 〜 -40dBmの連続光又は通信光 ※1 |
| 測定精度 ※5 | +/- 0.3dB |
| 検知可能光信号 ※1 | 連続光, 通信光, 270Hz, 1kHz, 2kHzの対照光 |
ONU検知
| 商品番号 | FID-30R FID-31R | |
|---|---|---|
| 適用光ケーブル | 0.25〜0.5mm単心線、0.9mmルースチューブ | |
| 光ファイバ内必要パワー※6 | G(E)-PON | 上り通信光(1310nm) : -7.5 〜 9.0dBm、 下り通信光(1490nm) : -25.5 〜 -6.7dBm、 VCAST光(1550nm) : -12.0 〜 2.8dBm |
| B-PON | 上り通信光(1310nm) : -5.5 〜 4.0dBm、 下り通信光(1490nm) : -21.6 〜 -12.7dBm |
|
活線判別
| 光パワー表示範囲 | 0 〜 -82dBm |
|---|---|
| 検知可能光信号 ※1 | 連続光, 通信光 |
| 寸法 | 約W50×H113×D210mm 突起部含まず |
|---|---|
| 質量 | FID-30R：約 235g バッテリ含む/FID-31R：約 220g バッテリ含む |
| 温度 | 動作時 : -10〜50 ℃、保管時 : -20〜60 ℃ |
| 湿度 | 動作時 : 0〜95 %RH 結露なし、保管時 : 0〜95 %RH 結露なし |
| PC | USB2.0 Mini B type (ソフトウエアファームアップデート用) |
| 電池種類 | 単3アルカリ乾電池 2本 |
| 駆動時間 ※7 | 約8時間 |
| 液晶モニタ | TFT 2.4インチ カラー液晶タッチパネル付 |
| トリガ | トリガロック機能 |
| PC用ソフトウエア | ネット経由でソフトウエアのアップデート |
※1.連続光： 変調されていない光信号
通信光： 変調されたデータ通信用の光信号
対照光： 方形波 デューティー約50％に変調された光信号
※2.ファイバ種類、材料、色、環境条件などによって進行方向を表示できない場合があります。
※3.室温、270Hz対照光使用時。挿入損失や光ファイバ内パワーは、ファイバ種類、材料、被覆色、環境条件などによって異なります。各測定モード設定の場合の光ファイバ内必要パワーは、融着接続機専用WEBサイトから確認できます。
URL https://www.fusionsplicer.fujikura.com/jp/products/fid-30r-31r/
※4.・ITU-T G.651 0.25mm：ITU-T G.651相当の単心0.25mm被覆 テープ心線：ITU-T G.651相当の2～12心テープ心線
・ITU-T G.652 0.25mm ： ITU-T G.652相当の 単心0.25mm被覆 0.9mm ： ITU-T G.652相当の 単心0.9mm被覆 1.1～3mm：ITU-T G.652 相当の1.1～3.0mm光コード テープ心線 ： ITU-T G.652相当の2～12心テープ心線
・ITU-T G.657.A1 0.25mm：ITU-T G.657 相当の単心0.25mm被覆 0.5mm (R15) ： ITU-T G.657 相当の単心0.5mm被覆 ルースチューブ内のファイバ
・ITU-T G.652 0.25mm ： ITU-T G.652相当の 単心0.25mm被覆
・ITU-T G.657.A1 0.25mm：ITU-T G.657 相当の単心0.25mm被覆
※5.周囲温度25℃で-20dBmの光パワー入射時。
※6.全てのONUが検知できるわけではありません。ONU検知はONU電源がONの状態が条件となります。
※7.試験条件 (1) 動作サイクル：測定動作時間5秒、待ち時間5秒 (2) 室温環境 (3) 未劣化のアルカリ電池使用 異なる条件で試験した場合、電池の寿命は変化します。
FID-30R/31R 標準構成
| 品名 | 型名 | 商品番号 | |
|---|---|---|---|
| FID-30R | FID-31R | ||
| 光ファイバ心線対照器(パワーメータ機能付き) | FID-30R | 1 台 | – |
| 光ファイバ心線対照器 | FID-31R | – | 1 台 |
| ソフトケース | FID-CASE-02 | 1 個 | 1 個 |
| 取扱説明書 | M-FID30R | 1 枚 | 1 枚 |
| 簡易操作ガイド | QRG-07-J | 1 枚 | 1 枚 |
| 光コネクタヘッド(SC)※ | OCH-02-SC | 1 個 | – |
| コネクタアダプタ(SC/SC)※ | FID-SSA-01 | 1 個 | – |
| コネクタアダプタ(SC/FC)※ | FID-SFA-01 | 1 個 | – |
| SM ファイバコード※ | FID-SSC-03 | 1 本 | – |
| 電池 | 単 3 アルカリ乾電池 | 2 本 | 2 本 |
| 機能試験報告書 | FID-30R-FR-J FID-31R-FR-J | 1 枚 | 1 枚 |
| ストラップ | ST-01 | 1 本 | 1 本 |
FID-30R/31R オプション
| 品名 | 商品番号 | 内容 |
|---|---|---|
| 光コネクタヘッド※FID-30R 用 | OCH-02-FC | FC 用光コネクタヘッド |
| OCH-02-UC | UC 用光コネクタヘッド | |
| OCH-02-LC | LC 用光コネクタヘッド | |
| USBケーブル | USB-01 | USB(A)-USB(miniB) |
| 心線対照器用光源 | OLS2-Dual | 波長：1330/1550nm,変調周波数：CW/270Hz/330Hz/1kHz/2kHz |
