| SM用（シングルタイプ）SPC研磨 モードフィールド径9.5μm |
GI用（マルチモード） PC研磨 コア径50μm |
|||||||
|---|---|---|---|---|---|---|---|---|

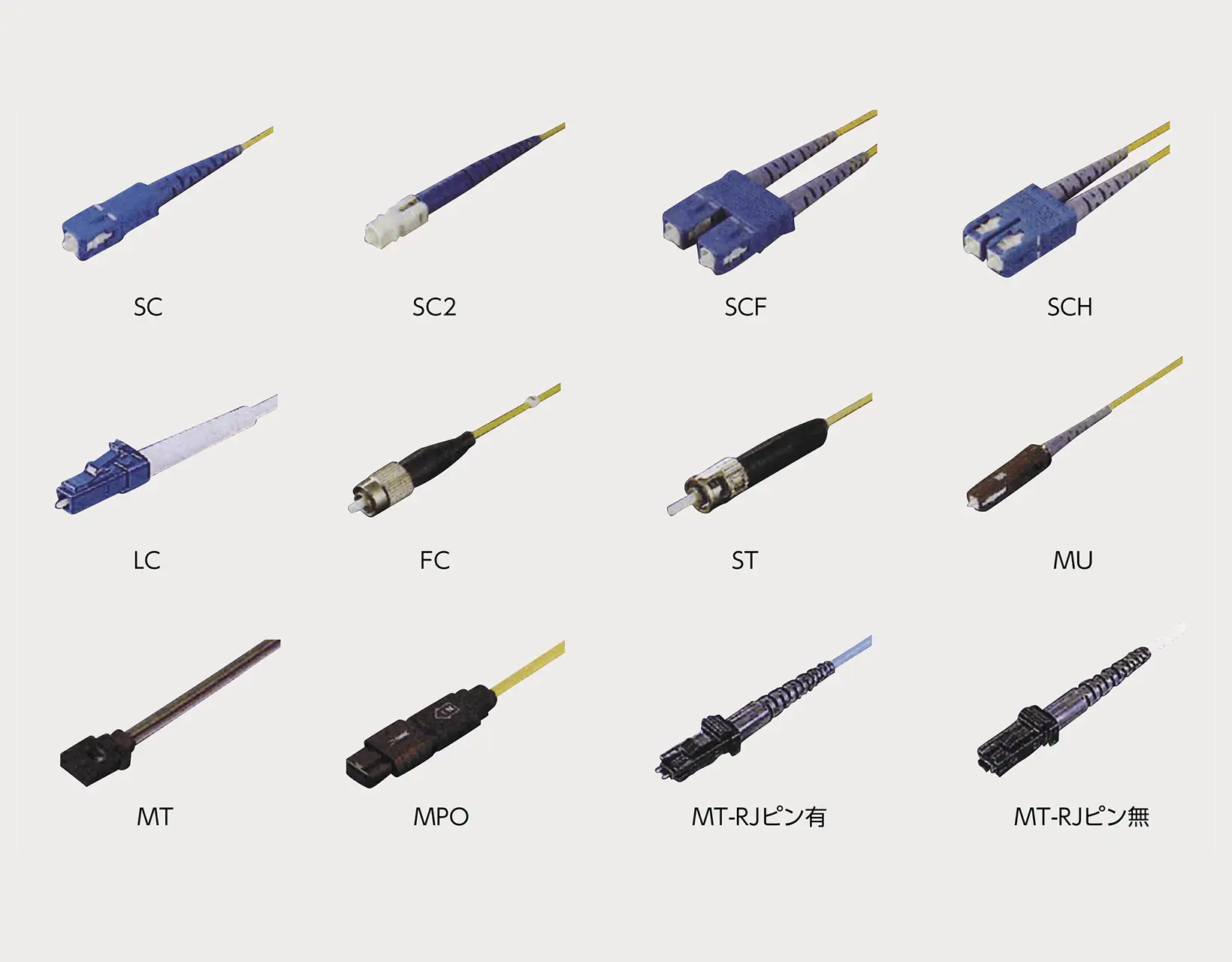

| コネクター コネクタ |
１ｍ | 1.5ｍ | ２ｍ | ３ｍ | １ｍ | 1.5ｍ | ２ｍ | ３ｍ |
| 商品番号 | 商品番号 | 商品番号 | 商品番号 | 商品番号 | 商品番号 | 商品番号 | 商品番号 | |
| FC-FC | 6C-SFF1 | 6C-SFF15 | 6C-SFF2 | 6C-SFF3 | 6C-GFF1 | 6C-GFF15 | 6C-GFF2 | 6C-GFF3 |
| FC-SC | 6C-SSF1 | 6C-SSF15 | 6C-SSF2 | 6C-SSF3 | 6C-GSF1 | 6C-GSF15 | 6C-GSF2 | 6C-GSF3 |
| FC-SC2 | 6C-SFS21 | 6C-SFS215 | 6C-SFS22 | 6C-SFS23 | − | − | − | − |
| FC-D | 6C-SFD1 | 6C-SFD15 | 6C-SFD2 | 6C-SFD3 | − | − | − | − |
| SC-SC | 6C-SSS1-N | 6C-SSS15-N | 6C-SSS2-N | 6C-SSS3-N | 6C-GSS1-N | 6C-GSS15-N | 6C-GSS2-N | 6C-GSS3-N |
| SC-SC2 | 6C-SS21 | 6C-SS215 | 6C-SS22 | 6C-SS23 | − | − | − | − |
| SC-D | 6C-SSD1 | 6C-SSD15 | 6C-SSD2 | 6C-SSD3 | − | − | − | − |
| SC2-SC2 | 6C-SC1 | 6C-SC15 | 6C-SC2 | 6C-SC3 | − | − | − | − |
| SC2-D | 6C-SD1 | 6C-SD15 | 6C-SD2 | 6C-SD3 | − | − | − | − |
| D-D | 6C-SDD1 | 6C-SDD15 | 6C-SDD2 | 6C-SDD3 | 6C-GDD1 | 6C-GDD15 | 6C-GDD2 | 6C-GDD3 |
| MU-MU | 6C-MMU1 | 6C-MMU15 | 6C-MMU2 | 6C-MMU3 | − | − | − | − |
| MU-FC | 6C-MFC1 | 6C-MFC15 | 6C-MFC2 | 6C-MFC3 | − | − | − | − |
| MU-SC | 6C-MSC1 | 6C-MSC15 | 6C-MSC2 | 6C-MSC3 | 6C-GSM1 | 6C-GSM15 | 6C-GSM2 | 6C-GSM3 |
| LC-SC | 6C-LSC1-N | 6C-LSC15-N | 6C-LSC2-N | 6C-LSC3-N | 6C-GSL1-N | 6C-GSL15-N | 6C-GSL2-N | 6C-GSL3 |
| LC-FC | 6C-LFC1 | 6C-LFC15 | 6C-LFC2 | 6C-LFC3 | − | − | − | − |
| LC-LC | 6C-LLC1-N | 6C-LLC15-N | 6C-LLC2-N | 6C-LLC3-N | 6C-GLL1-N | 6C-GLL15-N | 6C-GLL2-N | 6C-GLL3-N |
※赤字は中止商品です。品番末尾「N」については同等品がございますのでお問合せください。
SM用 外被径 2φ 波長 1.31μm
GI用 外被径 2φ 波長 0.85μm 1.3μm
| 種別 | SM | MM | ||||
|---|---|---|---|---|---|---|
| SM | DSF | GI（50） | GI（62.5） | |||
| 使用波長（μm） | 1.31 | 1.55 | 0.85 | 1.3 | 0.85 | 1.3 |
| 伝送損失（dB／km以下） | 0.5 | 0.26 | 3 | 1 | 3.5 | 1.5 |
| コア径（μm） | ― | ― | 50 | 62.5 | ||
| モードフィールド径（μm） | 9.5 | 8 | ― | ― | ||
| クラッド径（μm） | 125 | 125 | 125 | 125 | ||
※表の組合せ以外の長さ・片端コネクタ付等も製作致します
