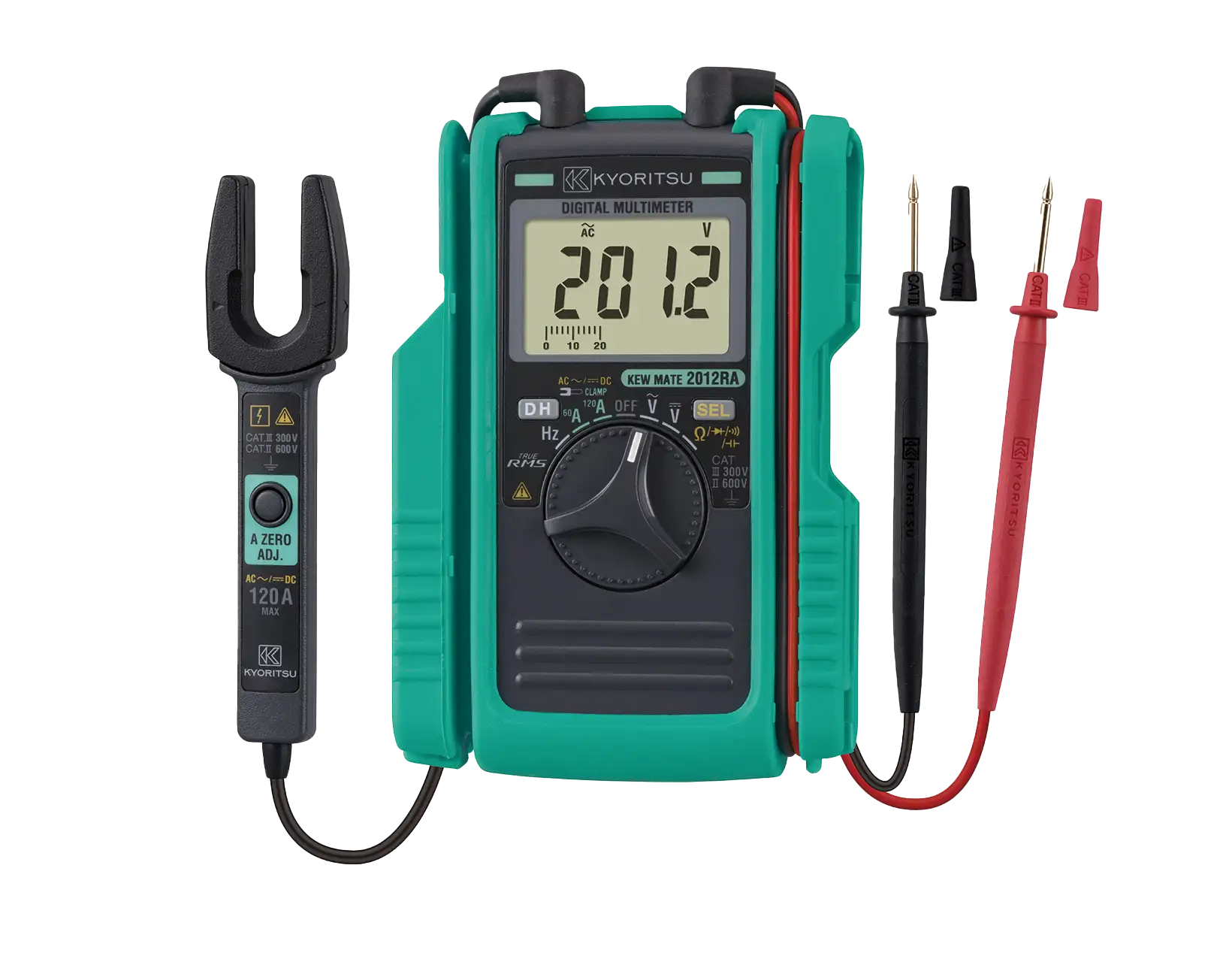

●オープンコアセンサでAC/DC電流測定が可能
60A（7R-2000A）/100A（7R-2001A）/
120A（7R-2012RA）

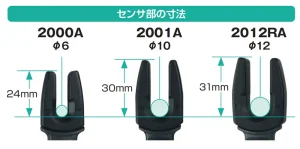

●被測定導体径
φ6㎜（IV8㎟まで対応）（7R-2000A）
φ10㎜（IV22㎟まで対応）（7R-2001A）
φ12㎜（IV38㎟まで対応）（7R-2012RA）
●歪んだ波形でも正確に測定できる
真の実効値測定（7R-2012RA）
●DCAゼロ調整がワンタッチ（7R-2012RA）
●短絡防止の測定コードキャップ付き（取り外し可）
●最小分解能
AC/DC 0.1A（7R-2000A/7R-2001A）
AC/DC 0.01A（7R-2012RA）
| 商品番号 | 7R-2000A | 7R-2001A | 7R-2012RA | |
|---|---|---|---|---|
| 測定範囲・確度 | 直流電圧 | 340.0mV/3.400/34.00/340.0/600V（入力インピーダンス：約10MΩ） | 600.0mV/6.000/60.00/600.0V（入力インピーダンス：約10MΩ） | |
| 交流電圧 | 3.400/34.00/340.0/600V(入力インピーダンス：約10MΩ) | 6.000/60.00/600.0V(入力インピーダンス：約10MΩ) | ||
| 直流電流 | 60.0A | 100.0A | 60.00/120.0A | |
| 交流電流 | 60.0A | 100.0A | 60.00/120.0A | |
| 抵抗 | 340.0Ω/3.400/34.00/340.0kΩ/3.400/34.00MΩ | 600.0Ω/6.000/60.00/600.0kΩ/6.000/60.00MΩ | ||
| 導通 | 340.0Ω（30±10Ω以下でブザー鳴動） | 600.0Ω（35±25Ω以下でブザー鳴動） | ||
| ダイオードテスト | – | – | 2.000V ±3.0%rdg±5dgt 開放電圧：約2.7V | |
| キャパシタンス | – | – | 400.0nF/4.000/40.00μF | |
| 周波数 | （電流） 3.400/10.00kHz（電圧） 3.400/34.00/300.0kHz | （電流） 99.99/400.0Hz（電圧） 99.99/999.9Hz/9.999/99.99/300.0kHz | ||
| 入力感度 | （電流） 15A 以上 （電圧） 30V 以上 | （電流） 25A 以上 （電圧） 30V 以上 | （電流） 6A 以上（電圧） 6V 以上［〜10kHz] / 20V 以上［10k 〜300kHz］ | |
| 被測定導体径 | 最大φ6mm | 最大φ10mm | 最大φ12mm | |
| 適合規格 | IEC 61010-1 CAT Ⅲ 300V/CAT Ⅱ 600V 汚染度2 , IEC 61010-2-032 , IEC 61326-1 | |||
| 使用電池 | 単4形乾電池R03(1.5V)×2 ※連続使用可能時間 約45時間（オートパワーセーブ約10分） | 単4形乾電池R03(1.5V)×2 ※連続使用可能時間 DCV：約150時間 ACA：約25時間（オートパワーセーブ約15分） | ||
| 外形寸法/質量 | L128×W87×D24㎜/約210g（電池含む） | L128×W92×D27㎜/約220g（電池含む） | ||
| 付属品 | 単4形乾電池R03(1.5V)×2、取扱説明書 | |||
| 別売オプション | 9107（ソフトケース） | |||
