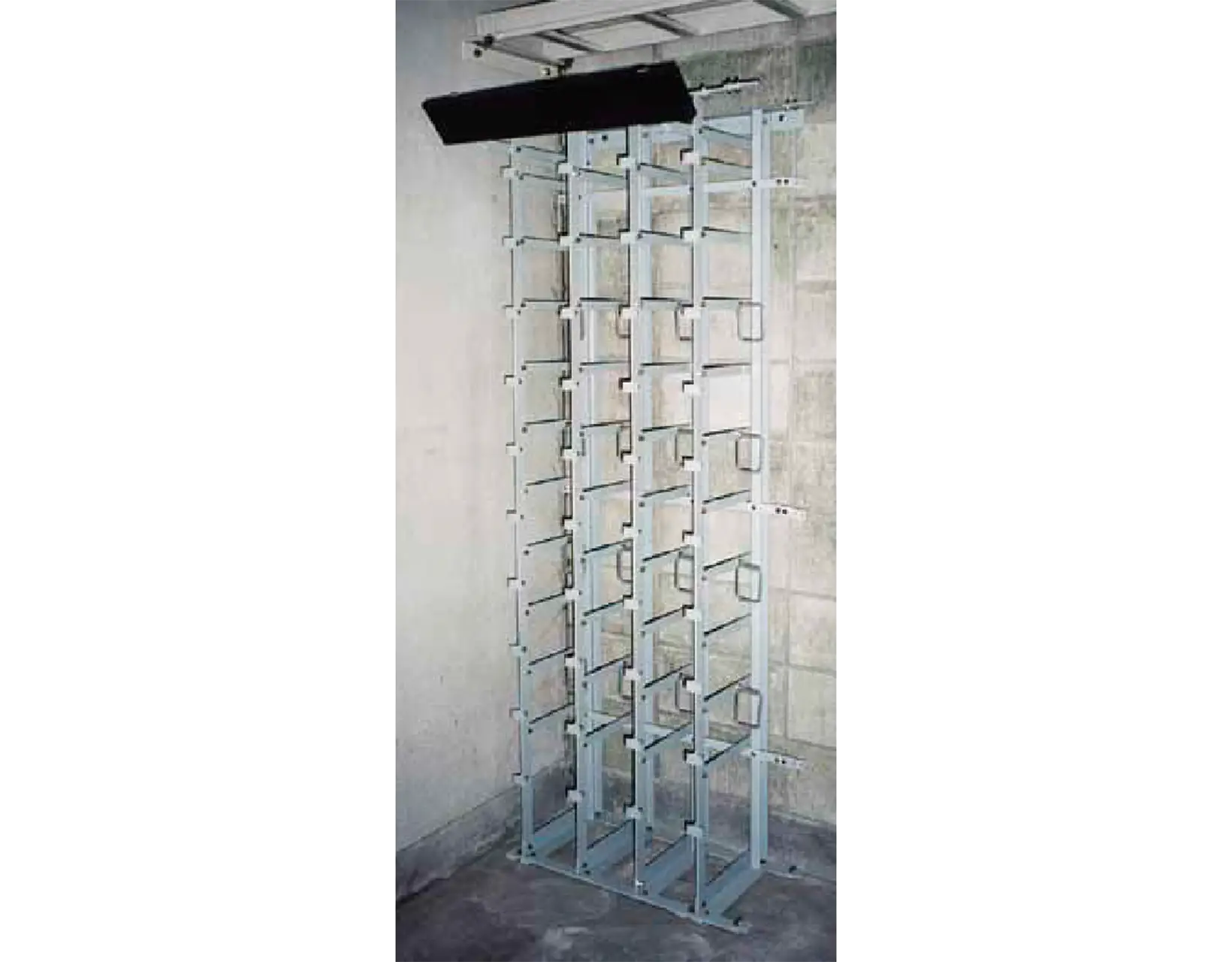

片面配線盤
P2号本配線盤は局線側VA（DF40号）
内線側VB（端子板、試験弾器）とに分かれています。
P3MDF
XP-1 MDF
| タイプ | 高さ（㎜） | 奥行（㎜） | 適用 | 商品番号 |
|---|---|---|---|---|
| P2ＶＡ側 | 2,000 | 350 | DF40号 | 4R-VA1 |
| P2ＶＢ側 | 2,000 | 350 | 端子板、試験弾器 | 4R-VB1 |
| P3ＶＢ側 | 2,000 | 350 | 端子板、試験弾器 | 4R-VBP3 |
※ＶＡ側に必要なクリート板は別途
標準色：0.5Y8/0.7
標示板：t25㎜×W120㎜×V長さ合せ
P2本配線盤1V当り重量：約16kg
P3本配線盤1V当り重量：約17kg
VA側：ＤＦ４０×5個取付け可能
VB側：端 子 板×9個取付け可能
付属品：標示板、取付金物、組立ネジ一式付
配線盤用ガードレールも製作致しますので、お問合せください
