FA下部固定金物（上下セット）
| 高さ | 穴サイズ | 商品番号 |
|---|---|---|
| 指示 | 指示 | 4H-S933K |
付属品 六角M12×45 N1.W2.SW1×2組
上部金物：ボルト穴指示
下部金物：アンカー穴指示
（ご指示なき場合、φ14×40長穴加工）

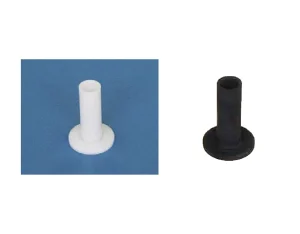

絶縁スリーブ
| ボルトサイズ | サイズ（㎜） | アセタール製（白） 商品番号 |
天然ゴム製（黒） 商品番号 |
|---|---|---|---|
| M20用 | φ50×φ24×φ21×51（3+48） | 4H-Y20A | 4H-Y20 |
| M16用 | φ40×φ21×φ17×51（3+48） | 4H-Y26A | 4H-Y26 |
| M12用 | φ35×φ16×φ13×51（3+48） | 4H-Y21A | 4H-Y21 |
| M10用 | φ32×φ14×φ11×51（3+48） | 4H-Y25A | 4H-Y25 |
掲載以外のサイズも製作致します。お問合せください。
販売単位：個
※アセタール製（白）：通常営業日３～４日目出荷
※天然ゴム製（黒）：通常営業日７～１０日目出荷

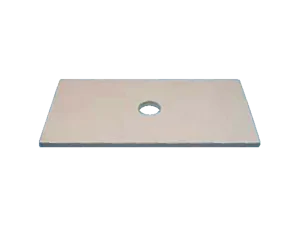

安定板
| ボルト径 | 穴径（㎜） | 厚み（㎜） | 幅（㎜） | 長さ（㎜） | 重さ（㎏） | 商品番号 |
|---|---|---|---|---|---|---|
| M20 | φ25 | 6 | 75 | 150 | 0.6 | 4H-Y45 |
| M16 | φ21 | 6 | 75 | 150 | 0.6 | 4H-Y46 |
| M12 | φ17 | 6 | 75 | 150 | 0.6 | 4H-Y48 |
| M10 | φ15 | 6 | 75 | 150 | 0.6 | 4H-Y47 |
販売単位：個
※通常営業日２～４日目出荷

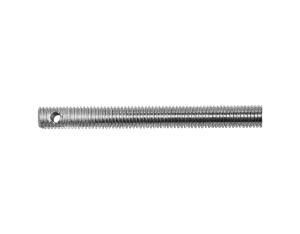

総ネジボルト
| ボルト径 | 長さ（㎜） | ピン穴径 | 商品番号 |
|---|---|---|---|
| M20 | L指示 | φ7 | 4H-Y27 |
| M16 | L指示 | φ7 | 4H-Y276 |
| M12 | L指示 | φ5 | 4H-Y272 |
| M10 | L指示 | φ5 | 4H-Y270 |
仕上げ：三価クロメート 販売単位：本
※通常営業日15～20日目出荷
全長は装置により決定ご指示のない場合はＬ140で製作致します。
