●カラーライン入りなので識別が一目瞭然! 弱電、強電等の区分に最適です◦
未来工業製
コンクリート埋設専用CD管
本体色：オレンジ（カラーライン色は商品番号で選択）

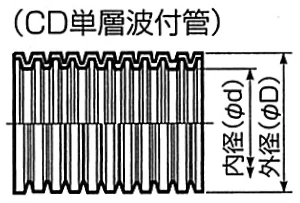

| 外径（φD㎜） | 近似内径（φd㎜） | 重量（kg/巻） | 長さ（m） | ラインなし商品番号 | 青商品番号 | 赤商品番号 | 白商品番号 | 黄商品番号 |
|---|---|---|---|---|---|---|---|---|
| 19 | 14 | 約3.7 | 50 | MFCD-14 | MFCD-14B | MFCD-14R | MFCD-14W | MFCD-14Y |
| 21 | 16 | 3.9 | 50 | MFCD-16 | MFCD-16B | MFCD-16R | MFCD-16W | MFCD-16Y |
| 27.5 | 22 | 6.1 | 50 | MFCD-22 | MFCD-22B | MFCD-22R | MFCD-22W | MFCD-22Y |
| 34 | 28 | 4.7 | 30 | MFCD-28 | MFCD-28B | MFCD-28R | MFCD-28W | MFCD-28Y |
| 42 | 36 | 6.2 | 30 | MFCD-36 | — | — | — | — |
| 48 | 42 | 7.4 | 30 | MFCD-42 | — | — | — | — |
| 60 | 54 | 9.3 | 30 | MFCD-54 | — | — | — | — |
⃝MFCD-14型の青・赤・白・黄は2024年5月生産終了(在庫限り）
コネクタやカップリングなどCD管用付属品も取り扱っていますので、お問合せください
CD管とBOXの接続

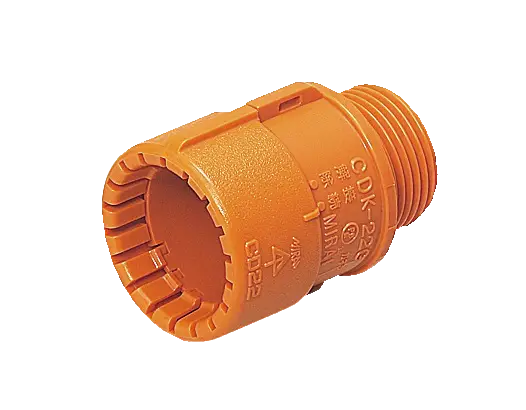

コネクタ(CD管用)
| 適合管 | 適合ノック径 | 商品番号 | 販売単位 |
|---|---|---|---|
| CD管14 | Φ22 Φ27 | CDK-14GS | 袋(10個入） |
| CD管16 | Φ22 Φ27 | CDK-16GS | 袋(10個入） |
| CD管16 | Φ27 | CDK-16G | 袋(10個入） |
| CD管22 | Φ27 | CDK-22G | 袋(10個入） |
| CD管28 | Φ34 | CDK-28G | 袋(10個入） |
| CD管36 | Φ42 | CDK-36G | 個 |
| CD管42 | Φ48 | CDK-42G | 個 |
| CD管54 | Φ60 | CDK-54G | 個 |
CD管とCD管の接続

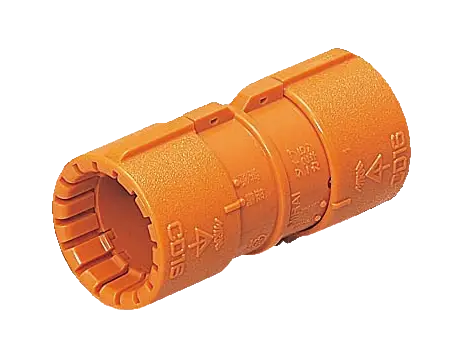

カップリング(CD管用)
| 適合管 | 商品番号 | 販売単位 |
|---|---|---|
| CD管14 | CDC-14G | 袋(10個入） |
| CD管16 | CDC-16G | 袋(10個入） |
| CD管22 | CDC-22G | 袋(10個入） |
| CD管28 | CDC-28G | 袋(10個入） |
| CD管36 | CDC-36G | 個 |
| CD管42 | CDC-42G | 個 |
| CD管54 | CDC-54G | 個 |
CD管と薄鋼電線管の接続

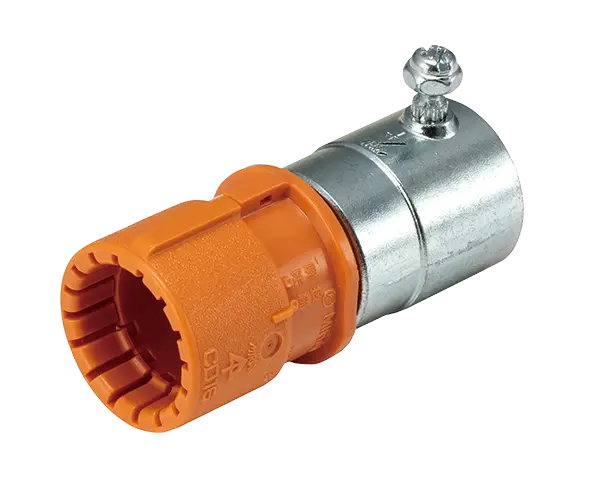

CPアダプター(CD管用)
| 適合管 | 商品番号 | 販売単位 | |
|---|---|---|---|
| CD管 | 薄鋼 | ||
| 14 | 19 | CDCP-14G | 袋(10個入） |
| 16 | 19 | CDCP-16G | 袋(10個入） |
| 22 | 25 | CDCP-22G | 袋(10個入） |
| 28 | 31 | CDCP-28G | 袋(10個入） |
| 36 | 39 | CDCP-36G | 個 |
| 42 | 51 | CDCP-42G | 個 |
| 54 | 63 | CDCP-54G | 個 |
CD管の固定

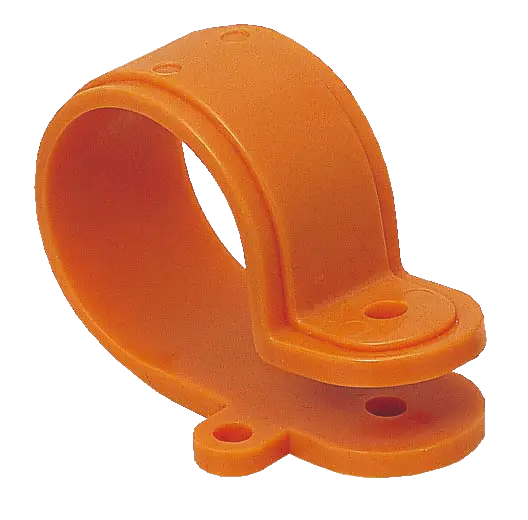

CD管片サドル
| 適合管 | 商品番号 | 販売単位 |
|---|---|---|
| CD管14 | KTC-14 | 袋(50個入） |
| CD管16 | KTC-16 | 袋(50個入） |
| CD管22 | KTC-22 | 袋(50個入） |
| CD管28 | KTC-28 | 袋(50個入） |
| CD管36 | KTC-36 | 袋(20個入） |
