商品番号 : BN10-2000,BN10-2001,BN10-4000,BN10-4200,BN10-4001,BN10-4005,BN10-5000,BN10-5002,BN10-4020,BN10-5001,BN10-5200,BN10-6000,BN11-4000,BN11-4200,BN11-5000,BN11-5001,BN30-2000,BN30-4000,BN30-4200,BN30-5000,BN60-9000,BN61-9000,BN61-9001,BN62-9000,BN62-9001,BN63-9000,BN90-9000,BN90-9100,BN20-2000,BN20-2011,BN20-4000,BN20-4001,BN20-4200,BN20-5000,BN20-5001,BN21-4000,BN21-4001,BN21-4200,BN21-5000,BN21-5001,BN20-2100,BN20-3100,BN20-4100,BN20-4101,BN20-5100,BN20-5101,BN20-5102,DCC-0908,DCC-1113,53-8242,BNC-P3C2T

販売単位 : 個 / BN10-2000,BN10-2001,BN10-4000,BN10-4200,BN10-4001,BN10-4005,BN10-5000,BN10-5002,BN10-4020,BN10-5001,BN10-5200,BN10-6000,BN11-4000,BN11-4200,BN11-5000,BN11-5001,BN30-2000,BN30-4000,BN30-4200,BN30-5000,BN60-9000,BN61-9000,BN61-9001,BN62-9000,BN62-9001,BN63-9000,BN90-9000,BN90-9100,BN20-2000,BN20-2011,BN20-4000,BN20-4001,BN20-4200,BN20-5000,BN20-5001,BN21-4000,BN21-4001,BN21-4200,BN21-5000,BN21-5001,BN20-2100,BN20-3100,BN20-4100,BN20-4101,BN20-5100,BN20-5101,BN20-5102,DCC-0908,DCC-1113,53-8242:※通常営業日2~3日目出荷 ,BNC-P3C2T:◎在庫商品


  • 小型軽量で着脱容易なバイオネットロック接続機構採用。
  • 75Ωケーブルを御使用の場合は、仕様周波数200MHZ以下でお使い下さい。200MHZを超える場合は75Ωタイプを御使用下さい。
仕様
  • 準拠規格:JIS-C-5411、MIL-C-39012
  • 特性インピーダンス:50Ωor75Ω
  • 耐電圧:AC1,000V 1分間
  • 絶縁抵抗:DC500Vで1,000MΩ以上
  • 接触抵抗:3mΩ以下
  • 電圧定在波比:1.3以下(DC~3GHZ)
材質/処理
部品 材質 処理
ボディ 銅合金 ニッケル
コンタクト 雄銅合金
コンタクト 雌銅合金
絶縁体 四弗化樹脂
ガスケット シリコンゴム

タイプ 一般名称 商品番号 適合ケーブル

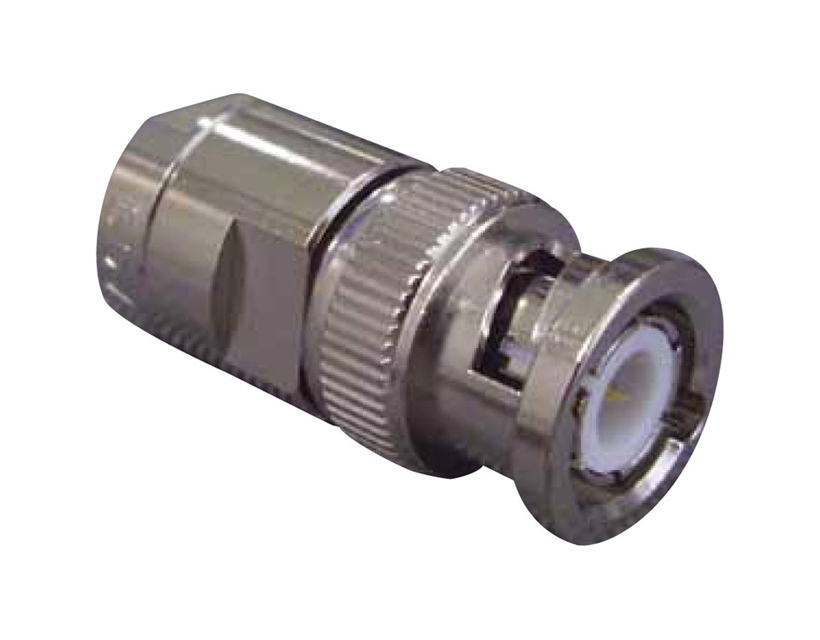

BNC型同軸コネクタ
BNCP半田タイプ
BNC-P-1.5D BN10-2000 1.5D-2V
BNC-P-1.5DW BN10-2001 1.5D-2W
BNC-P-3D BN10-4000 3D-2V
BNC-P-58/U BN10-4200 RG-58A/U
BNC-P-3DW BN10-4001 3D-2W
BNC-P-3CT BN10-4005 3C-2T
BNC-P-5D BN10-5000 5D-2V
BNC-P-5FB BN10-5002 5D-FB
BNC-117-P BN10-4020 3D-2V、3C-2V
5D-2V、5C-2V
BNC-P-5DW BN10-5001 3D-2W
BNC-P-8/U BN10-5200 RG-8/U
7C-2V
BNC-P-8D BN10-6000 8D-2V
BNC型同軸コネクタ
BNC-LP半田タイプ
BNC-LP-3D BN11-4000 3D-2V
BNC-LP-58/U BN11-4200 RG-58A/U
BNC-LP-5D BN11-5000 5D-2V
BNC-LP-5DW BN11-5001 5D-2W
BNC型同軸コネクタ
BNCJ半田タイプ
BNC-J-1.5D BN30-2000 1.5D-2V
BNC-J-3D BN30-4000 3D-2V
BNC-J-58/U BN30-4200 RG-58A/U
BNC-J-5D BN30-5000 5D-2V
タイプ 一般名称 商品番号
アダプタ BNC-A-PP BN60-9000
BNC-A-JJ BN61-9000
BNC-PA-JJ BN61-9001
BNC-TA-JPJ BN62-9000
BNC-TA-JJJ BN62-9001
BNC-LA-JP BN63-9000
BNC-P型 50Ω BN90-9000
BNC-P型 75Ω BN90-9100 中止商品
タイプ 一般名称 商品番号 適合ケーブル 適合圧着工具
BNC型同軸コネクタ
BNCP圧着タイプ
50Ω
BNC-P-1.5D-CR BN20-2000 1.5D-2V DCC-0908
BNC-P-1.5DW-CR BN20-2011 1.5D-2W DCC-0908
BNC-P-3D-CR BN20-4000 3D-2V DCC-1113
BNC-P-3DW-CR BN20-4001 3D-2W DCC-1113
BNC-P-58-CR BN20-4200 RG58A/U DCC-1113
BNC-P-5D-CR BN20-5000 5D-2V 53-8242
BNC-P-5DW-CR BN20-5001 5D-2W 53-8242
BNC型同軸コネクタ
BNC-LP圧着タイプ
75Ω
BNC-LP-3D-CR BN21-4000 3D-2V DCC-1113
BNC-LP-3DW-CR BN21-4001 3D-2W DCC-1113
BNC-LP-58-CR BN21-4200 RG-58A/U DCC-1113
BNC-LP-5D-CR BN21-5000 5D-2V 53-8242
BNC-LP-5DW-CR BN21-5001 5D-2W 53-8242
BNC型同軸コネクタ
BNCP圧着タイプ
75Ω
BNC-P-1.5C-CR BN20-2100 1.5C-2V DCC-0908
BNC-P-2.5C-CR BN20-3100 2.5C-2V DCC-1113
BNC-P-3C-CR BN20-4100 3C-2V DCC-1113
BNC-P-3CW-CR BN20-4101 3C-2W DCC-1113
BNC-P-5C-CR BN20-5100 5C-2V 53-8242
BNC-P-5CW-CR BN20-5101 5C-2W 53-8242
BNC-P-5CF-CR BN20-5102 S-5C-FB
5C-FB
53-8242
圧着工具
商品番号 適合同軸コネクタ 販売単位
DCC-0908 上記表参照
DCC-1113
53-8242

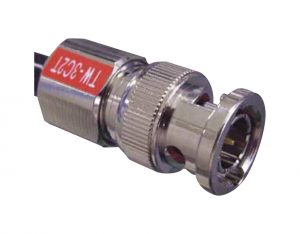

BNC型コネクタプラグ
  • 商品番号:BNC-P3C2T
  • 使用ケーブル:3C-2T
  • ネジ式タイプ
